¿COMO MEDIR FRECUENCIA EN UN OSILOSCOPIO?

COMENZAREMOS POR ACLARAR QUE LA MAYORÍA DE OSILOSCOPIOS POSEEN UN MEDIDOR DE FRECUENCIA LA CUAL ES MOSTRADA EN PANTALLA PERO PARA EFECTOS DE APRENDIZAJE DE LECTURAS Y MEDICIONES MOSTRAREMOS COMO OBTENER LA FRECUENCIA SI ESTA NO APARECE EN EL DISPLAY  POR MEDIO  DE UN CALCULO MATEMÁTICO SENCILLO

                                                 VALOR DE DIVISIÓN DE TIEMPO EN MICRO SEGUNDOS



                                           100US

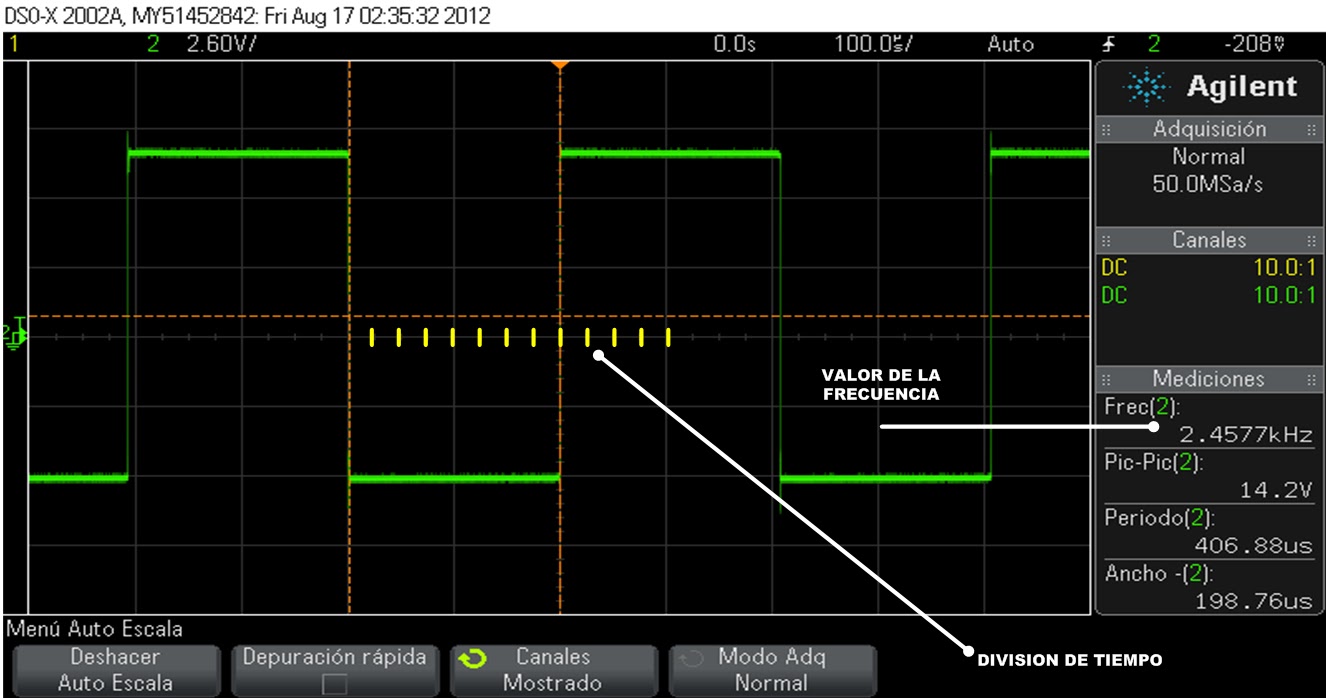

FIGURA 1

EN ESTA FIGURA HEMOS TRATADO DE RESALTAR LAS DIVISIONES DE TIEMPO

EL VALOR DE TIEMPO POR DIVISIÓN JUSTO POR DEBAJO DEL TEXTO EN FONDO AMARILLO (100 MICRO SEGUNDOS).

CON ESTOS PARÁMETROS PODEMOS OBTENER LA FRECUENCIA APROXIMADA DE CUALQUIER FORMA DE ONDA DE FRECUENCIA ESTABLE.

VEAMOS LA SIGUIENTE FIGURA.

COMENCEMOS CONTANDO LAS LINEAS O DIVISIONES DE IZQUIERDA A DERECHA DESDE EL ORIGEN DE LA ONDA ASTA DONDE TERMINA UN CICLO DE ESTA

OBTENEMOS APROXIMADAMENTE 10 ESPACIOS MULTIPLICADOS CADA UNO POR 0.25

TENEMOS 5 MULTIPLICADO POR EL VALOR POR DIVISION QUE EN ESTE CASO ES 200uS TENEMOS 0.5mS DE LA FORMULA F =1/T  TENEMOS F= 1/0.5mS  F=2000Hz o 2.0KHz

          TENEMOS 11 ESPACIOS :  11X0.25=2.75X50uS=0.1375mS

                                 F=1/0.1375mS

                                 F=7272.72Hz =7.3KHz

           TENEMOS 8 ESPACIOS :  8X0.25=2X200uS=0.4mS

                                 F=1/0.4mS

                                 F=2500Hz =2.5KHz
